無損檢測技術是指利用物質的某些物理性質因存在缺陷或組織結構上的差異而使其物理量發生變化的現象，在不損傷被檢物使用性能、形狀及內部結構和形態的前提下，應用物理方法測量這些變化，從而達到了解和評價被檢測的材料、產品和設備構件的性質、狀態、質量或內部結構等目的的技術。
復合材料通常被用于工業制造中的基體或核心元器件，由于其復雜的內部結構特征，導致其在不同的工作階段會產生不同的損傷和損壞，這種損害會降低材料結構的強度和耐久性，對設備操控的安全性造成威脅。常見的損傷情況有表面扭曲、凹凸、分層、脫膠、穿孔和裂紋等，基于太赫茲三維層析的無損檢測技術有望對其中的各種缺陷進行定位與成像，將成為復合材料質量檢測與控制的重要檢測手段。
待測樣品展示

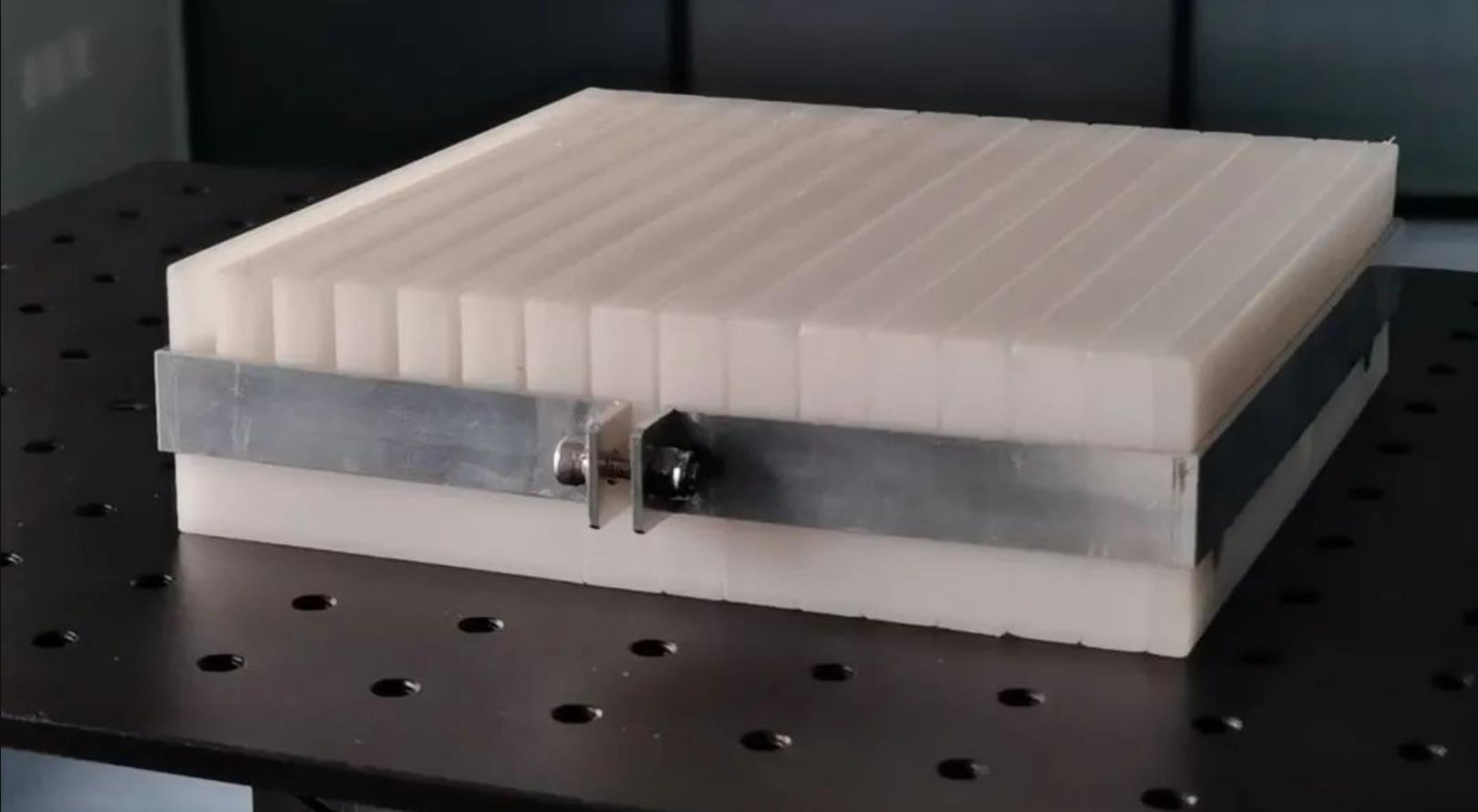

① 凹槽缺陷標準樣
具有不同寬度及深度凹槽的樣品，用以模擬實際場景中樣品的劃痕缺陷，不同寬度及深度的凹槽用來模擬不同的劃傷程度。

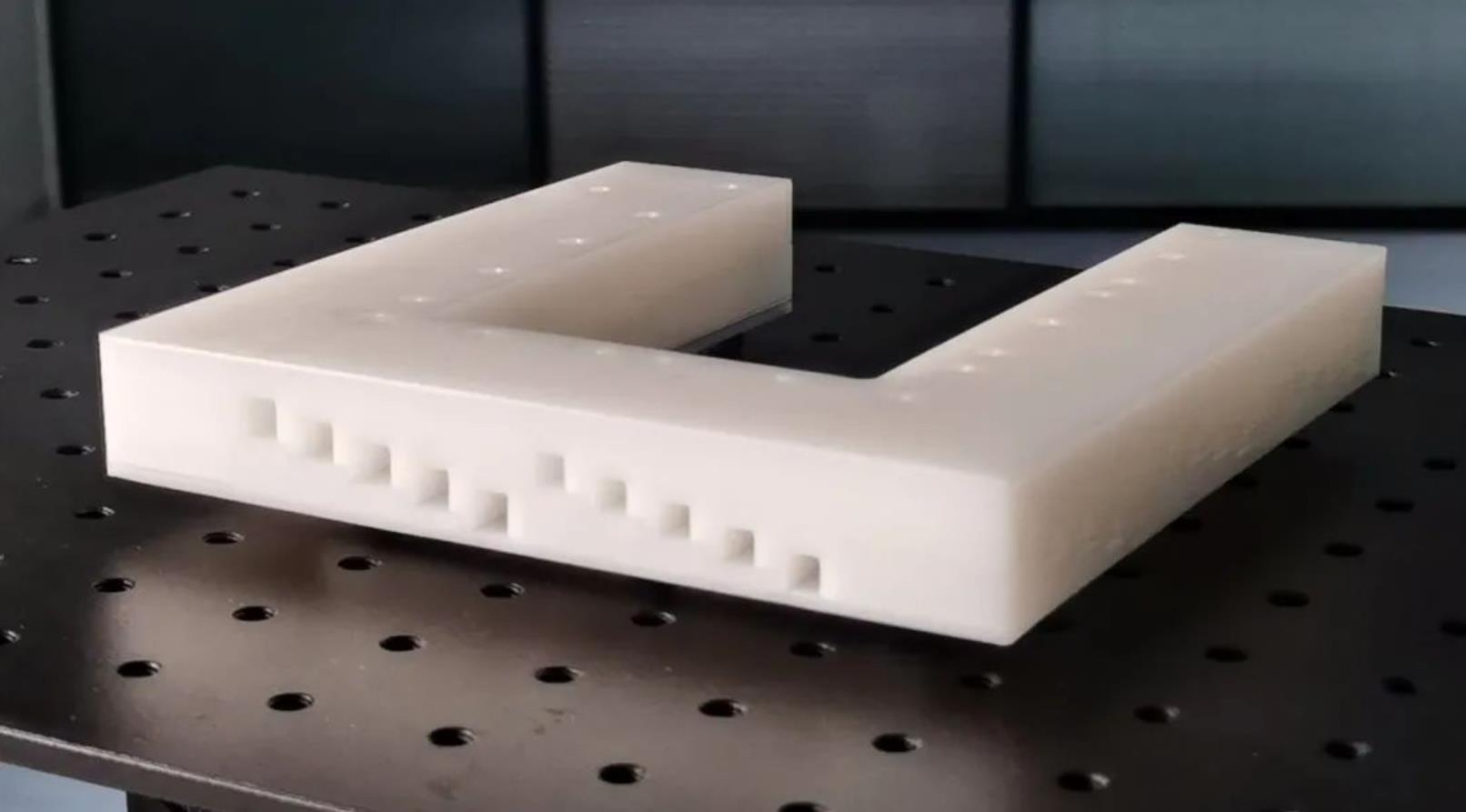

② 方孔缺陷標準樣
具有不同直徑及截面位置的圓孔的樣品，每個孔深度20mm，用以模擬塑料樣品生產/熔接過程中造成的氣孔、沙眼、異物等。

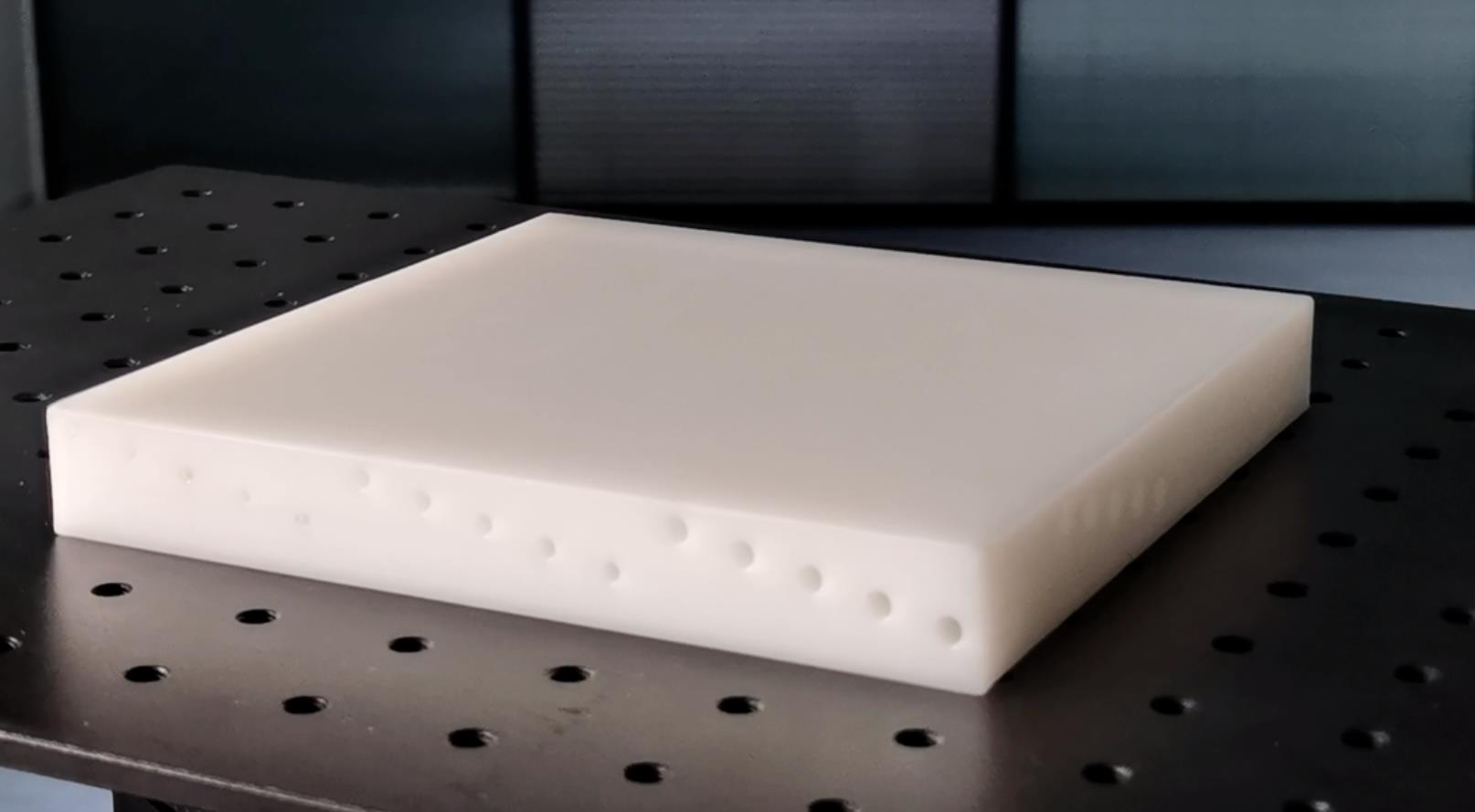

③ 圓孔缺陷標準樣
具有不同直徑及截面位置的方孔的樣品，每個孔深度20mm，用以對比太赫茲成像檢測圓孔型缺陷與方形缺陷樣品的能力。

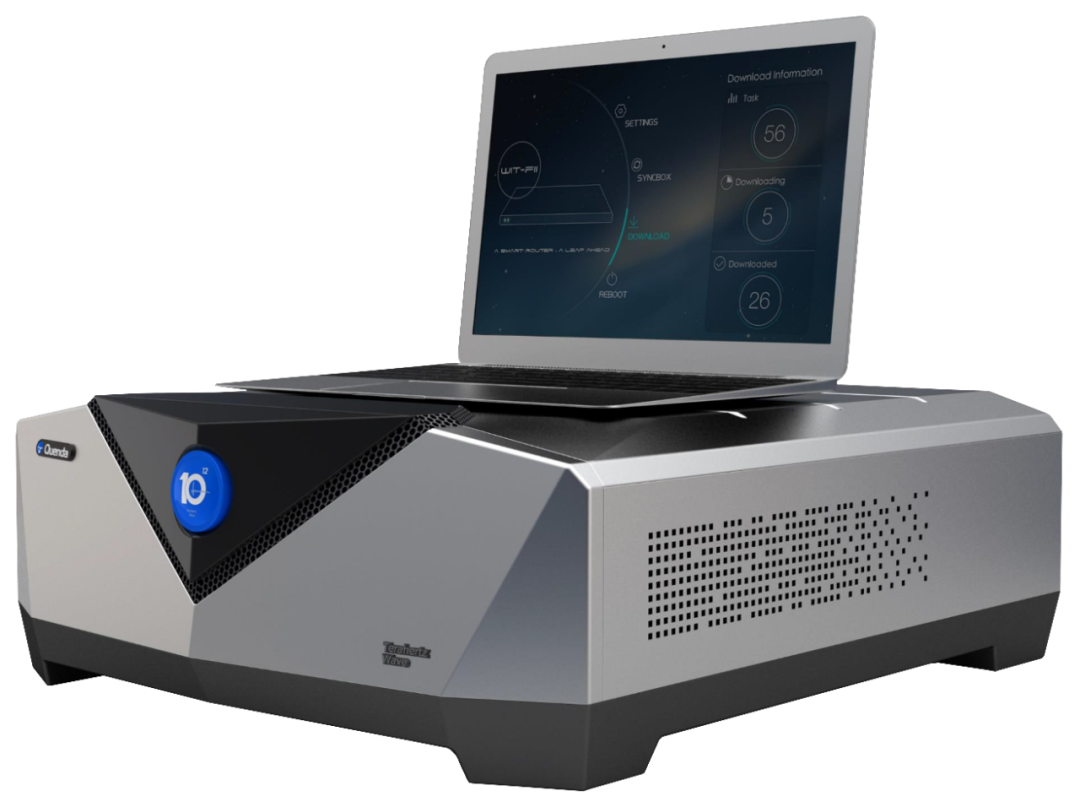

本系統可用于對復合材料的無損檢測，包括涂層厚度、層間厚度、涂層材料成分、內部缺陷、層間均勻性、脫層等的太赫茲無損檢測。
? 主要特點有：太赫茲波的單光子能量很低（比x光低100萬倍，比可見光低幾千倍），不會損傷被檢測樣品；太赫茲波脈沖很短（1ps左右），并能夠有效穿透涂層與復合材料，實現對樣品涂層厚度和樣品內部的檢測；太赫茲脈沖攜帶豐富的頻譜信息，能夠獲得并分析復合材料的成分信息。太赫茲三維層析成像系統采用飛行時間測量法，圖像的縱向分辨率為數微米，在復合材料無損檢測方向有著廣泛的應用。
制造業是國民經濟的主體，是立國之本、興國之器、強國之基。為了實現工業裝備的智能化、高質量制造和高可靠性應用，需要研究發展專用精量化、標準化、自動化、自主化和智能化的無損檢測技術與設備，太赫茲成像技術為復合材料無損檢測提供了更新更可靠的選擇！
