QT-NDT1000 自動隨形太赫茲無損檢測系統系統技術指標頻譜測試圖
自動隨形太赫茲無損檢測系統可以對復雜曲面的物體成像，例如航天隔熱層，飛機、發動機涂層，天線罩、整流罩、管材等，利用六軸機械臂360°均可調的特點，將太赫茲探頭安裝在機械臂執行末端，通過離線編程、在線示教等方式實現隨形檢測，在對被測物進行掃描成像時，確保太赫茲光路的中心軸始終與檢測點垂直、且被測樣品表面（或內部某一反射面）始終處于太赫茲探頭的焦點位置，這樣就可以保證經過被測物反射回的太赫茲波都能被探頭接收，保證了檢測精度。

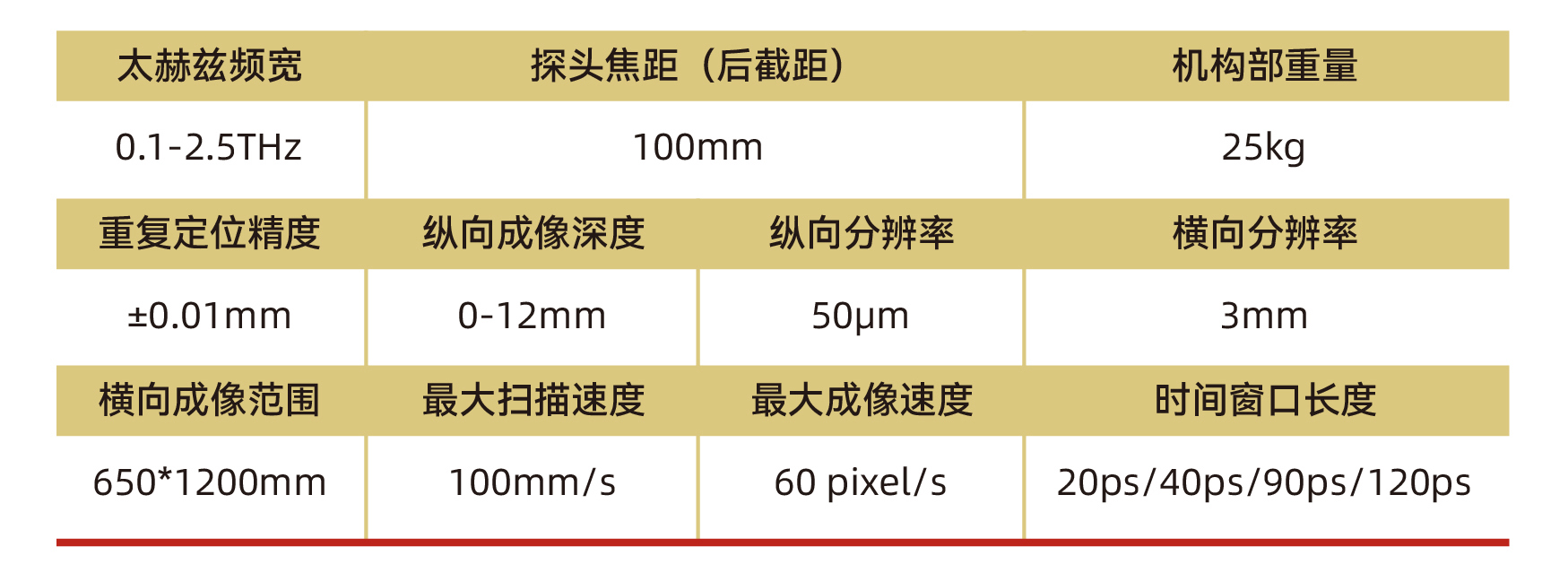

產品參數

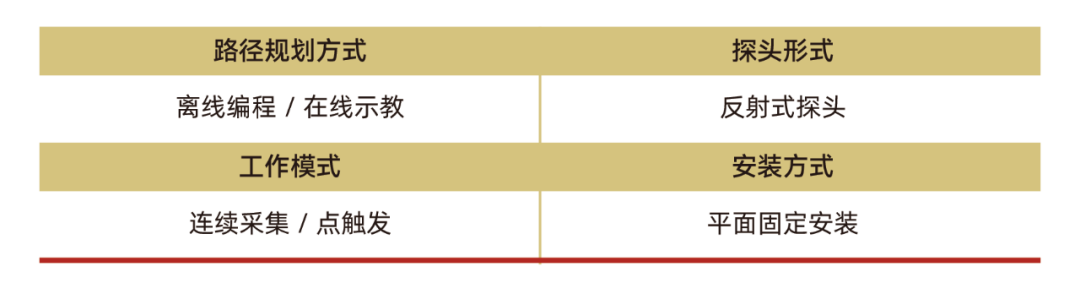

功能參數
環境參數
1. 六軸機械臂實現隨形掃描成像；
2. 執行末端搭載垂直入射太赫茲鏡頭或小角度離軸反射太赫茲鏡頭，實現大景深成像；
3. 在線示教與離線編程的路徑規劃方式，可對復雜表面樣品進行無損檢測；
4. 逐點成像，圖譜合一，可獲多維度樣品信息；
5. 小型化六軸機械臂，便于各種場所的安裝。
QT-NDT1000 自動隨形太赫茲無損檢測系統 - 操作示例視頻
